Bab2 (Flowchart Dan Peseudocode)

Flowchart
   Seperti telah dijelaskan pada bab sebelumnya bahwa flowchart
digunakan untuk menggambarkan algoritma atau proses. Flowchart disusun
menggunakan simbol-simbol, maka dapat memberikan gambaran yang efektif
dan jelas tentang prosedur logika.
Dalam hal melakukan koreksi atau analisis dari suatu permasalahan,
flowchart dapat dengan mudah untuk dilihat dan dikomunikasikan. Hal ini
dikarenakan flowchart disusun atas simbol-simbol yang mengikuti suatu
standar tertentu.

Pengambilan Keputusan
   Pengambilan keputusan perlu dilakukan apabila harus menentukan
satu pilihan dari (minimal) dua pilihan yang ada. Dalam hal mengambil
keputusan, perlu diketahui kondisi yang sedang dihadapi. Kondisi ini bisa berupa
pernyataan boolean atau proses perbandingan. Dalam flowchart, simbol yang

digunakan untuk pengambilan keputusan adalah berbentuk belah ketupat.
Simbol pengambilan keputusan hanya memiliki satu buah input dan dua buah
output yang digunakan untuk memfasilitasi hasil dari pengujian kondisi, yaitu
“Ya” atau “Tidak”, “True” atau “False”.
Dalam melakukan pengujian kondisi, terdapat beberapa notasi yang
dapat digunakan, misalnya menggunakan notasi relasional berikut :

>	Lebih besar dari
<	Kurang dari
≥	Lebih besar atau sama dengan
≤	Kurang dari atau sama dengan
< >	Tidak sama dengan

   Dalam proses pengambilan keputusan, kadang kala terdapat

beberapa syarat sekaligus. Untuk menangani hal ini dapat digunakan ekspresi

aljabar boolean. Aljabar boolean merupakan kalkulus logika yang digunakan

untuk menentukan nilai kebenaran dari suatu ekspresi logika [10]. Teknik

aljabar ini dikembangkan oleh George Boole pada tahun 1930an, sebagai

penghargaan atas penemuannya maka aljabar ini diberi nama sesuai dengan

nama belakang beliau.

Dalam aljabar boolean terdapat tiga buah operasi dasar, yaitu : AND,

OR, NOT ketiga-tiganya dapat digunakan secara independen atau dapat

digunakan sekaligus. Keluaran (output) dari aljabar ini adalah nilai benar

(TRUE) atau salah (FALSE).

Berikut ini adalah tabel yang menunjukkan ketiga hasil operasi aljabar

boolean :

                                    TABEL X AND Y

X	Y	X AND Y
T	T	T
T	F	F
F	T	F
F	F	F

                                    TABEL X AND OR

X	Y	X AND OR
T	T	T
T	F	T
F	T	T
F	F	F

                                    TABEL NOT X

X	NOT X
T	F
F	T

Pengulangan Proses

   Dalam beberapa kasus, seringkali terdapat proses yang harus dilakukan

secara berulang-ulang, sebagai contoh yang paling sederhana adalah proses

berjalan kaki. Untuk bisa mencapai tujuan, kita harus melangkahkan kaki

secara berulang-ulang supaya dapat menempuh jarak tertentu dan akhirnya

sampai tujuan.

Pada kasus yang berhubungan dengan pengolahan informasi

menggunakan komputer, terdapat proses-proses yang harus dilakukan secara

berulang, mulai dari input data, proses dan output. Program yang baik adalah

program yang bisa mengoptimalkan kinerja komputer, dengan cara

menggunakan kembali program atau sekumpulan program dengan proses

tertentu. Atau dengan kata lain terdapat bagian program yang dapat

dipanggil/digunakan secara berulang-ulang. Hal ini akan mempermudah

pekerjaan programmer dalam menghasilkan solusi.



  Contoh:

   Seorang staff IT diminta untuk menampilkan data dari sebuah tabel dimana di

dalamnya terdapat seratus baris data. Jika staff tersebut harus menampilkan

satu per satu, tentunya akan membutuhkan banyak kode program dan program

akan menjadi tidak efektif.



  Solusi:

Dalam kasus ini yang diminta adalah bagaimana menampilkan data sebanyak

100 baris tanpa harus menggunakan proses output sebanyak 100 kali. Metode

yang digunakan adalah pengulangan.

Dalam proses pengulangan terdapat 3 (tiga) hal penting, yaitu:

      1. Inisialisasi (penentuan kondisi/nilai awal)

      2. Proses

      3. Kondisi berhenti

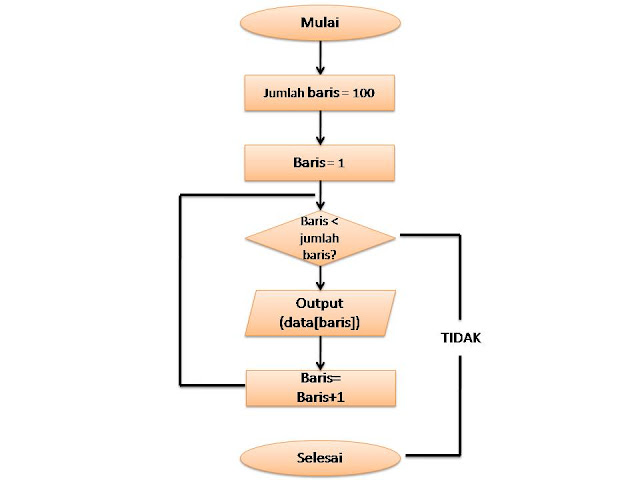

Untuk kasus menampilkan data, dapat ditentukan bahwa jumlah baris yang akan

dibaca adalah 100. Baris akan dibaca mulai dari baris pertama (baris = 1). Proses

yang dilakukan adalah membaca dan menampilkan isinya ke layar (output).Pembacaan akan berhenti jika baris yang dibaca sudah mencapai baris ke-100 Jika digambarkan menggunakan flowchart maka, akan tampak sebagai berikut:

Pseudocode

   Pada bab 1 telah dijelaskan sebelumnya mengenai keuntungan dalam

menuangkan logika dan algoritma menggunakan pseudocode. Dalam

menyelesaikan kasus yang besar dan kompleks, misalnya membuat aplikasi

untuk menangani proses bisnis sebuah perusahaan maka, yang paling cocok

digunakan dalam menuliskan algoritma adalah pseudocode.

Sesungguhnya tidak ada aturan baku dalam penulisan pseudocode,

namun karena banyaknya bahasa pemrograman yang beredar saat ini maka,

aturan penulisan pseudocode diarahkan untuk menyerupai aturan penulisan

bahasa pemroraman tertentu. Dalam buku ini akan digunakan aturan

penulisan pseudocode yang mendekati bahasa pemrograman Pascal.

Struktur algoritma

Struktur algoritma yang digunakan mengacu pada struktur

pemrograman bahasa Pascal yang terdiri dari 3 (tiga) bagian, yaitu :

• Judul
• Deklarasi/Kamus Data
• Badan Program

   Pada bagian judul, digunakan sebagai tempat untuk mencantumkan

nama atau judul program. Terdapat aturan penulisan judul, yakni:

1. Tidak diawali dengan angka atau karakter selain alphabet

2. Tidak terdapat karakter spasi atau karakter selain alphabet

kecuali karakter underscore ‘_’ (sebagai pengganti karakter

spasi).

Contoh

Algoritma menghitung;	BENAR
Algoritma konversi bilangan;	SALAH
Algoritma perhitungan_pajak;	BENAR
Algoritma 2 bilangan;	SALAH
Algoritma *kecil;	SALAH

   Pada bagian deklarasi, digunakan sebagai tempat untuk

mencantumkan variabel, konstanta, dan record. Mengingat cara eksekusi kode

program dilakukan berurut dari atas ke bawah maka, deklarasi diletakkan di

awal program setelah bagian judul. Hal-hal yang dideklarasikan pada bagian ini

digunakan sebagai ‘reservasi’ alokasi memory untuk penyimpanan data dan

akan digunakan selama program bekerja.

Pada bahasa pemrograman Pascal, bagian deklarasi juga berfungsi

untuk mendeklarasikan nama function dan procedure.

Contoh:

   Algoritma Coba;

   Kamus data

   x : integer;

   s : string;

   ...

   Pada bagian badan  program, digunakan untuk meletakkan semua

algoritma atau kode-kode program. Bagian ini diawali dengan ‘BEGIN’ dan

diakhiri dengan ‘END’. Semua algoritma atau kode program wajib dituliskan

diantara kedua penanda tersebut.

Contoh:

   Algoritma Hello

   Kamus data

   s : string

   BEGIN ← Tanda awal Algoritma

    s ⇦“Halo!”

   output(s)

   END.← Tanda akhir Algoritma

Input dan Output

   Dalam mengawali suatu proses tertentu, minimal membutuhkan suatu

masukan berupa data (input), karena data inilah yang nantinya akan diproses

dan akan menjadi keluaran (output).

Contoh :

                    Menerima masukan data dari user (pengguna)

Algoritma Masukkan_data Kamus data BEGIN input(x) /*x adalah variabel penampung nilai*/ END.

                    Memasukkan nilai tertentu pada variabel

Algoritma Masukkan_nilai Kamus data BEGIN x ← 5 /*panah ke kiri arah masuknya nilai*/ END.

                    Menampilkan isi variabel ke layar monitor

Algoritma Tampilan Kamus data BEGIN output(x) /*x adalah variabel yang berisi nilai*/ END.
